Průmyslové trendy: Role odporových drátů v moderních technologiích

Odporové dráty jsou v moderních technologiích nepostradatelné. Slouží hlavně k přeměně elektrické energie na teplo a jako základní části měřicích a regulačních obvodů. Jsou ceněné pro schopnost pracovat v extrémních teplotách a přitom si udržet stabilní elektrické vlastnosti. Díky tomu jsou tichými „pracanty“ v průmyslové automatizaci, robotice i v běžných domácích spotřebičích. Bez těchto speciálních vodičů by nešlo efektivně tavit plasty, řezat polystyren nebo přesně hlídat teplotu v náročných výrobních procesech.

[obrazek1]

V době Průmyslu 4.0 se požadavky na tyto materiály stále zvyšují. Výrobci potřebují řešení, která jsou odolná, úsporná a snadno se zapojují do digitálně řízených systémů.

Co jsou odporové dráty a proč jsou důležité v průmyslu?

Definice odporového drátu

Odporový drát je elektrická součástka vyrobená z materiálu s vysokým elektrickým odporem. Na rozdíl od běžných měděných vodičů, jejichž úkolem je přenášet energii s minimální ztrátou, je odporový drát určen k tomu, aby průchod proudu brzdil a měnil elektrickou energii na teplo. Typické vlastnosti jsou vysoký bod tání, mechanická pevnost a stálý tvar i při vysokých teplotách.

Další důležitou vlastností je nízký teplotní koeficient odporu. V praxi to znamená, že odpor drátu se s rostoucí teplotou jen málo mění. Tato stabilita je zásadní pro přesná zařízení, například laboratorní pece nebo měřicí přístroje. Kolísání odporu by u nich mohlo způsobit chyby v měření nebo poškodit celý systém.

Historie využití v technologiích

Použití odporových materiálů sahá do počátků elektrifikace. První pokusy s ohřevem pomocí kovových vláken vedly ke vzniku žárovek a prvních elektrických přímotopů. Z jednoduchých železných drátů se postupně přešlo ke složitějším slitinám, které odolají oxidaci a korozi i při teplotách nad 1000 °C. Tento vývoj umožnil masové rozšíření spotřebičů, které dnes používáme denně.

V průmyslu se odporové dráty vyvíjely spolu s metalurgií. Objev slitin niklu a chromu na začátku 20. století znamenal zlom v tepelném zpracování kovů a keramiky. Dnes se tyto dráty nevyužívají jen k ohřevu, ale jsou i důležitou součástí technologií pro pečetění obalů, pyrografii či v pokročilých senzorech pro extrémní podmínky, kde by běžné materiály rychle selhaly.

[obrazek2]

Jaké materiály a slitiny se používají pro výrobu odporových drátů?

Kantal: Vlastnosti a použití

Kantal (Kanthal) je jedna z nejrozšířenějších skupin slitin pro vysokoteplotní použití. Jde o slitinu železa, chromu a hliníku (FeCrAl), někdy s přídavkem kobaltu. Hlavní předností je schopnost pracovat při velmi vysokých teplotách - podle složení zhruba 1300 až 1400 °C. Kantal má také magnetické vlastnosti, což ho odlišuje od mnoha jiných odporových materiálů.

V průmyslu je kantal oblíbený pro dlouhou životnost a výbornou odolnost proti oxidaci. Při vysokých teplotách se na povrchu drátu vytvoří ochranná vrstva oxidu hlinitého, která brání dalšímu poškozování materiálu. Nevýhodou je, že po prvním zahřátí bývá kantal křehčí, proto je nutná větší opatrnost při údržbě topných těles.

Nichrom (chromnikl): Výhody v průmyslu

Nichrom, nebo také chromnikl, je slitina niklu a chromu, obvykle v poměru 80 % ku 20 %. Na rozdíl od kantalu není magnetický a má vysokou odolnost vůči korozi. Jeho maximální pracovní teplota je o něco nižší, obvykle 1100-1200 °C, ale nabízí velmi dobrou mechanickou stabilitu. I při opakovaném ohřevu a chlazení zůstává drát houževnatý a neláme se tak snadno jako kantal.

Měkčí struktura nichromu je vhodná tam, kde je potřeba přesné vinutí nebo tvarování drátu. Používá se v mnoha zařízeních, od elektronických cigaret přes průmyslové pájecí stanice až po stroje pro horký řez polystyrenu. I když je dražší než slitiny železa, jeho spolehlivost v náročném prostředí často vyváží vyšší pořizovací cenu.

[obrazek3]

Cuproni: Slitiny mědi pro speciální aplikace

Slitiny mědi, jako je konstantan (měď a nikl v poměru 3:2) nebo manganin (měď s přísadou manganu a niklu), tvoří samostatnou skupinu odporových vodičů. Tyto materiály nejsou určené pro velký ohřev, ale pro použití, kde je potřeba velmi přesné měření. Konstantan má téměř nulový teplotní koeficient odporu, takže jeho odpor zůstává téměř stejný při různé teplotě okolí.

Proto se „cuproni“ slitiny používají hlavně v měřicí technice. Slouží jako materiál pro termočlánky, bočníky pro ampérmetry a přesné laboratorní rezistory. V moderních technologiích jsou důležité v citlivých senzorech, které sledují stav průmyslových systémů v reálném čase.

Porovnání hlavních materiálů

Materiál	Složení	Maximální teplota	Magnetismus	Hlavní výhoda
Kantal	Fe-Cr-Al	1400°C	Ano	Velmi vysoká teplota, příznivá cena
Nichrom	Ni-Cr	1200°C	Ne	Houževnatost, odolnost proti korozi
Konstantan	Cu-Ni	600°C	Ne	Stálý odpor při změně teploty

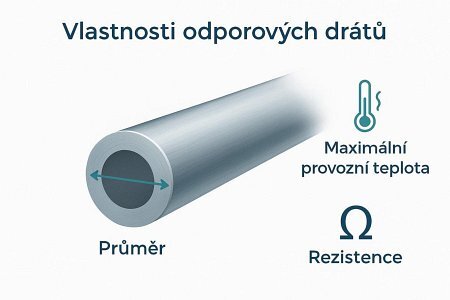

Klíčové parametry a technické vlastnosti odporových drátů

Rezistence a její význam pro aplikaci

Základní vlastností odporového drátu je rezistence, udávaná v ohmech na metr (Ω/m). Tato hodnota říká, kolik tepla drát vyrobí při průchodu určitého proudu. Při návrhu systému je potřeba přesně spočítat délku drátu tak, aby výsledný odpor odpovídal výkonu zdroje. Příliš nízký odpor může vést k přetížení obvodu, příliš vysoký odpor zase znamená nedostatečný ohřev.

Inženýři v praxi používají proudově-teplotní diagramy dodávané s technickou dokumentací. Tyto grafy pomáhají nastavit parametry tak, aby zařízení dosáhlo požadované pracovní teploty. Při výpočtu se bere v úvahu i prostředí, kde drát pracuje – jinak se ochlazuje drát natažený volně ve vzduchu a jinak drát navinutý na keramickém jádru. Pro dosažení maximální efektivity v tepelných procesech je klíčová volba správných komponentů a materiálů, které nabízí společnost https://eder-belts.com/cs/ se svým týmem specializovaných technických poradců a více než 35 lety zkušeností v oboru.

Maximální provozní teplota

Maximální provozní teplota je mez, kterou drát nesmí dlouhodobě překročit. Při příliš vysokém tepelném zatížení dochází ke změnám ve struktuře slitiny, drát se může ztenčit a nakonec přepálit. Překročení doporučené teploty navíc ohrožuje bezpečnost zařízení, protože může poškodit izolaci nebo okolní součásti.

Je potřeba rozlišovat mezi teplotou samotného drátu a teplotou okolí. Drát v topném tělese musí být vždy teplejší než ohřívané médium, aby docházelo k účinnému přenosu energie. Proto se u průmyslových aplikací volí materiály s dostatečnou rezervou, například kantal, i když je cílová procesní teplota „jen“ kolem 1000 °C.

Průměr a tvar drátu

Průměr drátu se často uvádí v systému AWG (American Wire Gauge) nebo v milimetrech. Průměr přímo určuje maximální proud, který může drátem procházet, aniž by došlo k okamžitému přepálení. Silnější dráty mají nižší odpor na metr a snesou vyšší zatížení, tenčí dráty se používají pro jemnější použití a přesný ohřev.

Kromě kulatých drátů se v průmyslu používají také odporové pásky. Pásky mají větší povrch oproti průřezu, takže lépe předávají teplo sáláním. Proto se často používají v balicích strojích pro pečetění fólií nebo ve velkých průmyslových pecích, kde je potřeba rovnoměrně ohřívat velké plochy.

Hlavní průmyslové aplikace odporových drátů v moderních technologiích

Průmyslové ohřívače a topné systémy

Nejčastější použití odporových drátů je v zařízeních pro ohřev kapalin a plynů. Jsou „srdcem“ topných spirál v pračkách, myčkách nádobí, sušičkách i rychlovarných konvicích. V průmyslu zajišťují provoz velkých pecí pro tepelné zpracování kovů, vypalování keramiky nebo sušení lakovaných dílů v automobilovém průmyslu.

Moderní topné systémy dnes využívají chytré řízení, které přes senzory sleduje teplotu a udržuje ji s vysokou přesností. To je důležité například v potravinářství, kde i malá odchylka při pasterizaci nebo pečení může změnit kvalitu výrobku.

Automatizace a výrobní robotika

V automatizované výrobě se odporové dráty používají pro tepelné zpracování materiálů. Typickým příkladem jsou stroje na řezání polystyrenu a dalších plastů, kde rozžhavený drát prochází materiálem bez velké síly a zanechává hladký řez. Stejný princip se využívá v balicích linkách pro ořezávání a svařování plastových obalů.

Robotické systémy používají odporové prvky i v uchopovacích hlavicích, pokud je potřeba manipulovat s horkým materiálem. S rozšířením kolaborativních robotů (kobotů) se tyto technologie dostávají i do menších provozů a zvyšují bezpečnost práce.

Elektroniky a senzory

V elektronice fungují odporové dráty jako silové rezistory schopné přeměnit velké množství energie na teplo. Jsou důležité v obvodech s proudovými špičkami nebo jako brzdné rezistory u elektromotorů. V senzorech se používají hlavně v termočláncích, které vytvářejí napětí podle rozdílu teplot mezi dvěma kovy.

Dalším použitím jsou pojistkové dráty. Ty chrání obvody před přetížením. Když proud překročí bezpečnou hodnotu, odporový drát pojistky se zahřeje, přepálí a odpojí obvod. Tím zabrání požáru nebo zničení drahých součástek.

Inovace v Průmyslu 4.0

V éře Průmyslu 4.0 se odporové dráty stávají součástí průmyslového internetu věcí (IIoT). Chytrá topná tělesa mají senzory, které sledují opotřebení drátu v reálném čase. Díky tomu je možné dělat prediktivní údržbu - systém včas upozorní, že se drát blíží ke konci životnosti, ještě než dojde k poruše a odstavení výroby.

Digitalizace také pomáhá snižovat spotřebu energie. Algoritmy umělé inteligence vyhodnocují výrobní data a upravují výkon odporových prvků tak, aby procesy byly co nejúspornější. Tím se šetří energie a prodlužuje se životnost odporových součástek.

Jak odporové dráty podporují aktuální průmyslové trendy?

Zvyšování energetické efektivity výroby

Úspora energie je dnes jednou z hlavních priorit. Odporové dráty pomáhají tím, že umožňují přímý a místní ohřev. Není nutné vytápět celé prostory, teplo vzniká přímo v místě, kde je potřeba - například ve vstřikovací trysce nebo na čelisti balicího stroje. Tím se výrazně snižují tepelné ztráty.

Napojení na moderní řídicí systémy, jako jsou MES (Manufacturing Execution Systems), umožňuje dávkovat energii podle aktuálního zatížení výrobní linky. Odporové prvky reagují na změny napětí a proudu velmi rychle, takže je možné pružně řídit procesy, což dříve nebylo možné.

Podpora udržitelnosti a ekologie

V souvislosti s tlakem na snižování emisí dochází k velkému přesunu od plynového ohřevu k elektrickému. Odporové dráty v tomto směru hrají klíčovou roli. Elektrický ohřev neprodukuje spaliny přímo v místě výroby a dá se snadno napájet z obnovitelných zdrojů, jako jsou solární a větrné elektrárny.

Udržitelnost se odráží i ve vývoji materiálů. Nové slitiny mají delší životnost, takže vzniká méně odpadu. Recyklace niklu a chromu z vyřazených topných těles je navíc dobře zvládnutý proces, který pomáhá uzavřít materiálový cyklus.

Integrace do digitálně řízených systémů

Moderní výroba je postavená na datech. Odporové dráty spolu s chytrými senzory poskytují důležité informace o průběhu procesu. Změna odporu v čase může ukazovat na stárnutí materiálu nebo neefektivní přenos tepla. Tato data se zobrazují v tzv. digitálních dvojčatech (Digital Twins), kde mohou inženýři zkoušet různé scénáře a ladit výrobu bez přerušení provozu.

Díky 5G sítím a malé odezvě je možné tato zařízení sledovat a řídit na dálku. To je důležité pro provozy s vysokou mírou automatizace a robotizace, kde už není nutná stálá přítomnost lidí v horkých nebo jinak rizikových zónách.

Časté otázky, výzvy a budoucnost role odporových drátů v průmyslu

Jak mohou nové materiály ovlivnit budoucí trendy?

Budoucí vývoj odporových materiálů se opírá o nanotechnologie a pokročilou keramiku. Už dnes probíhají pokusy s materiály jako sillit nebo uhlíkové kompozity, které snesou ještě vyšší teploty a mají vlastnosti, které kovy nemají. Tyto materiály mohou vést ke vzniku velmi malých, ale výkonných ohřívačů s velmi rychlým náběhem teploty.

Další oblastí je miniaturizace. S rostoucím významem nositelné elektroniky a mikrorobotiky narůstá poptávka po mikroskopických odporových drátech, které vytvářejí přesně řízené teplo v měřítku mikrometrů. To otevírá nové možnosti v medicíně, například pro cílenou tepelnou léčbu, nebo v mikrofluidice pro analýzu malých objemů krve.

Předpověď vývoje a inovací do roku 2030

Do roku 2030 se očekává, že odporové dráty přestanou být vnímány jen jako spotřební součástky a stanou se plně „chytrými“ prvky. Velký rozvoj se čeká u samoregulačních slitin, které mění svůj odpor podle okolní teploty bez pomoci elektroniky. Tím se může zjednodušit konstrukce mnoha zařízení a zvýšit jejich bezpečnost.

S rozvojem 6G sítí a komunikace na milimetrových vlnách se odporové materiály uplatní také při stínění a řízení signálu ve velmi vysokých frekvencích. Základní fyzikální princip elektrického odporu zůstává stejný, a právě na něm budou stavět i průmyslové technologie příštích let.

Na závěr lze říci, že význam odporových drátů v průmyslu neklesá, ale jejich role se mění a rozšiřuje. Současný návrat části výroby do Evropy a USA klade důraz na vysokou kvalitu a efektivní provoz, což vyžaduje kvalitní komponenty. Odporové dráty tak zůstávají základním prvkem, který umožňuje fungování moderní společnosti a její další technologický rozvoj směrem k autonomním a ekologicky šetrným řešením. Jejich úloha v budoucích energetických systémech, kde bude důraz na akumulaci tepla a chytré sítě, bude patřit mezi hlavní témata technického rozvoje v následujících letech.
